Patch Panel

Patch panel, veri merkezlerinde ve ağ altyapılarında kullanılan kritik bir bileşendir. Bu cihaz, çeşitli ağ kablolarını düzenlemek, yönetmek ve bağlantılarını sağlamak amacıyla kullanılır. Patch paneller, ağ kablolarının uçlarını bir araya getirerek, ağ cihazları arasındaki bağlantıların kolayca yapılmasını ve yönetilmesini mümkün kılar. Bu paneller, genellikle 19 inçlik raflara monte edilir ve üzerlerinde belirli sayıda bağlantı noktası bulunur.

Patch panellerin en büyük avantajlarından biri, kablo yönetimini kolaylaştırmalarıdır. Kabloların düzenli ve sistematik bir şekilde yerleştirilmesi, hem görsel açıdan daha düzenli bir çalışma ortamı sağlar hem de olası sorunların hızlıca tespit edilip çözülmesine yardımcı olur. Ayrıca, patch paneller sayesinde ağ altyapısındaki değişiklikler ve genişletmeler kolayca yapılabilir. Kabloların uçlarını değiştirmek veya yeni bağlantılar eklemek için sadece patch panelde gerekli düzenlemeler yapılır, bu da zaman ve maliyet tasarrufu sağlar.

Farklı türde patch paneller mevcuttur ve her biri farklı ihtiyaçlara hizmet eder. Örneğin, bakır kablolar için RJ45 patch paneller, fiber optik kablolar için fiber patch paneller gibi çeşitli seçenekler bulunur. Ayrıca, bazı patch paneller modüler yapıdadır ve kullanıcının ihtiyaçlarına göre yapılandırılabilir. Modüler patch paneller, çeşitli bağlantı türlerini tek bir panelde birleştirerek daha esnek ve ölçeklenebilir bir çözüm sunar. Bu tür paneller, özellikle büyük ve karmaşık ağ yapılarında tercih edilir.

Patch panellerin doğru seçimi ve kurulumu, ağ performansını ve güvenilirliğini doğrudan etkiler. Doğru patch panelin seçilmesi, ağın kapasitesini ve genişletilebilirliğini artırır. Ayrıca, yüksek kaliteli bir patch panel, veri iletiminde kayıpları minimize eder ve ağın genel performansını optimize eder. Kurulum sırasında, kablo uzunlukları ve bağlantı noktalarının düzeni dikkate alınarak, en verimli ve düzenli yapı oluşturulmalıdır. Patch panel kullanımı, özellikle büyük ağlarda, düzenli bakım ve denetimlerle desteklenmelidir. Bu sayede ağ altyapısının sağlıklı ve sorunsuz bir şekilde çalışması sağlanır.

Patch Panel Nasıl Çalışır?

Patch panel, ağ altyapılarında kabloların düzenlenmesi ve yönetilmesi için kullanılan bir cihazdır. Temel olarak, çeşitli ağ kablolarının uçlarını bir araya getirir ve bu uçların farklı ağ cihazlarına bağlanmasını sağlar. Patch panelin çalışma prensibi oldukça basittir, ancak ağ yönetimi açısından büyük bir avantaj sunar. İşte patch panelin nasıl çalıştığına dair detaylar:

Patch panelin ön tarafında, genellikle RJ45 konektörleri gibi çeşitli bağlantı noktaları bulunur. Bu bağlantı noktalarına ağ kablolarının uçları takılır. Arka tarafında ise, bu bağlantı noktalarına karşılık gelen terminasyon noktaları veya keystone jakları bulunur. Kablolar, belirli bir düzen ve renk kodu ile bu terminasyon noktalarına bağlanır. Bu sayede, ağ cihazları arasında düzenli ve sistematik bir bağlantı kurulmuş olur.

Patch panelin çalışma mantığı, kabloların uçlarını sabit ve düzenli bir şekilde bir araya getirerek, kolayca yönetilebilen bir bağlantı noktası yaratmaktır. Ağ cihazları arasında değişiklik yapmak gerektiğinde, sadece patch kabloları kullanarak ön taraftaki bağlantı noktalarında gerekli düzenlemeler yapılır. Bu esneklik, ağ altyapısında hızlı ve kolay değişiklikler yapmayı mümkün kılar, böylece kesinti süreleri minimize edilir.

Patch panelin bir diğer önemli işlevi, ağ kablolarının düzenlenmesi ve korunmasını sağlamaktır. Kabloların düzenli bir şekilde yerleştirilmesi, karışıklığı ve kablo hasarını önler. Ayrıca, ağ kablolarının daha iyi yönetilmesine yardımcı olur, çünkü hangi kablonun hangi cihaza bağlı olduğunu kolayca takip edebilirsiniz. Bu da, olası ağ sorunlarını hızlı bir şekilde tespit etmenizi ve çözmenizi sağlar. Patch panel kullanımı, özellikle büyük ağlarda, ağ altyapısının bakımını ve yönetimini büyük ölçüde kolaylaştırır.

Patch Panel Montajı Nasıl Yapılır?

Patch panel montajı, ağ altyapısının düzenli ve verimli bir şekilde çalışmasını sağlamak için dikkatle yapılması gereken bir işlemdir. İşte adım adım patch panel montajı rehberi:

1. Gerekli Malzemelerin Hazırlanması

Patch panel montajına başlamadan önce, ihtiyacınız olan tüm malzemeleri ve araçları hazırlayın. Bunlar arasında:

  • Patch panel
  • Ağ kabloları (UTP, STP, fiber optik vb.)
  • Keystone jakları (varsa)
  • Krone aleti veya kablo sıyırıcı
  • Tornavida
  • Kablo bağları ve etiketler
  • Montaj rafı (19 inç standart raf genellikle kullanılır)

2. Patch Panelin Montaj Rafına Yerleştirilmesi

Patch paneli, montaj rafına sabitleyin. Raf, genellikle 19 inç genişliğindedir ve patch panel üzerindeki montaj deliklerine vidalar ile kolayca sabitlenir. Patch panelin düzgün ve güvenli bir şekilde monte edildiğinden emin olun.

3. Kabloların Hazırlanması

Ağ kablolarını hazırlayın. Kabloların uçlarını düzgün bir şekilde sıyırın ve her bir kabloyu belirli bir uzunlukta kesin. Kablo uçlarını sıyırırken, iletkenlerin zarar görmemesine dikkat edin. Kabloların uçları, keystone jaklarına veya doğrudan patch panel üzerindeki terminasyon noktalarına bağlanacaktır.

4. Keystone Jaklarının Bağlanması (Varsa)

Eğer keystone jak kullanıyorsanız, her bir kabloyu ilgili renk kodlarına göre keystone jake bağlayın. Keystone jakları, belirli bir renk kodlaması ile işaretlenmiştir (T568A veya T568B standartlarına göre). Kabloları doğru renk koduna göre yerleştirin ve krone aleti ile sabitleyin.

5. Kabloların Patch Panel Terminallerine Bağlanması

Kabloları, patch panel üzerindeki terminasyon noktalarına veya keystone jaklarına bağlayın. Her bir kablonun ucunu, belirli bir terminale yerleştirin ve sıkıca sabitleyin. Bu adımda da renk kodlamasına dikkat edin. Kabloların yanlış terminallere bağlanması, ağ bağlantılarında sorunlara neden olabilir.

6. Kabloların Düzenlenmesi ve Etiketlenmesi

Kabloları düzenli bir şekilde yerleştirin ve kablo bağları kullanarak sabitleyin. Kabloların karışmasını ve karmaşık bir görünüm oluşmasını önlemek için kablo bağlarını kullanarak düzenli bir şekilde gruplandırın. Ayrıca, her bir kablonun nereye bağlandığını belirtmek için etiketler kullanın. Bu, ileride yapılacak bakım ve değişikliklerde büyük kolaylık sağlar.

7. Test ve Doğrulama

Patch panelin montajını tamamladıktan sonra, tüm bağlantıları test edin. Her bir kablonun doğru çalıştığından ve bağlantıların sağlam olduğundan emin olun. Ağ test cihazları kullanarak bağlantıların doğruluğunu kontrol edebilirsiniz. Tüm bağlantılar doğru ve sağlam ise, patch panel montajı tamamlanmıştır.

Patch panel montajı, dikkat ve özen gerektiren bir işlemdir. Doğru montaj, ağ altyapısının sorunsuz ve verimli bir şekilde çalışmasını sağlar.

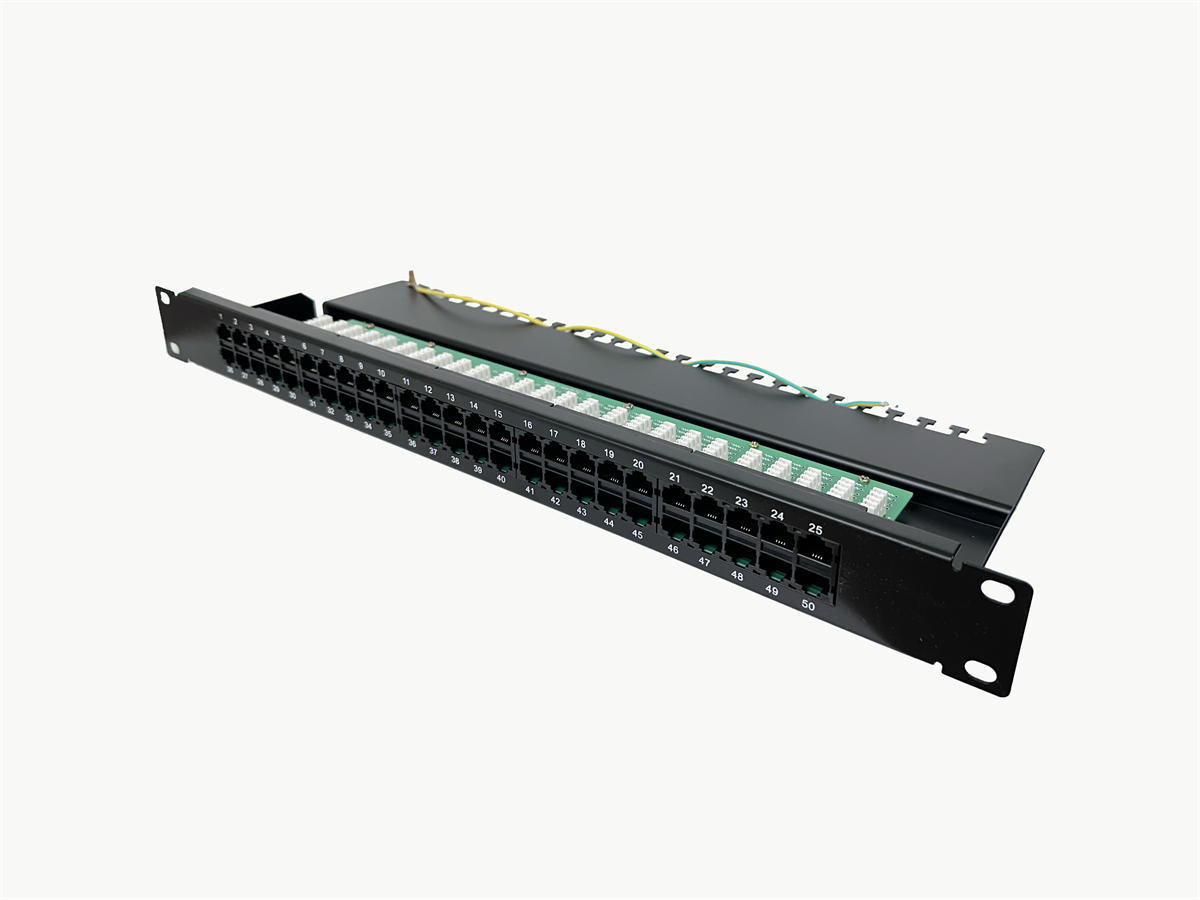

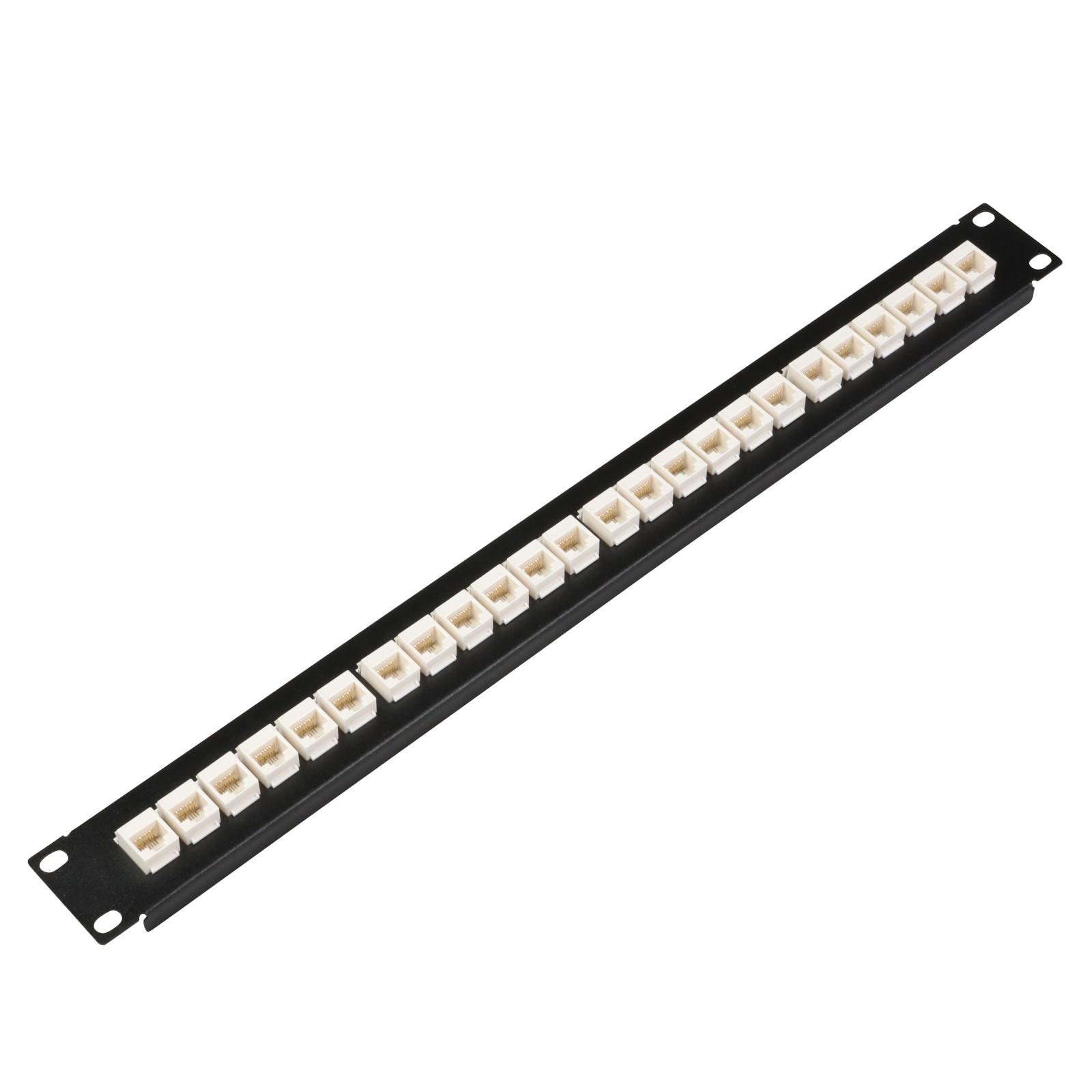

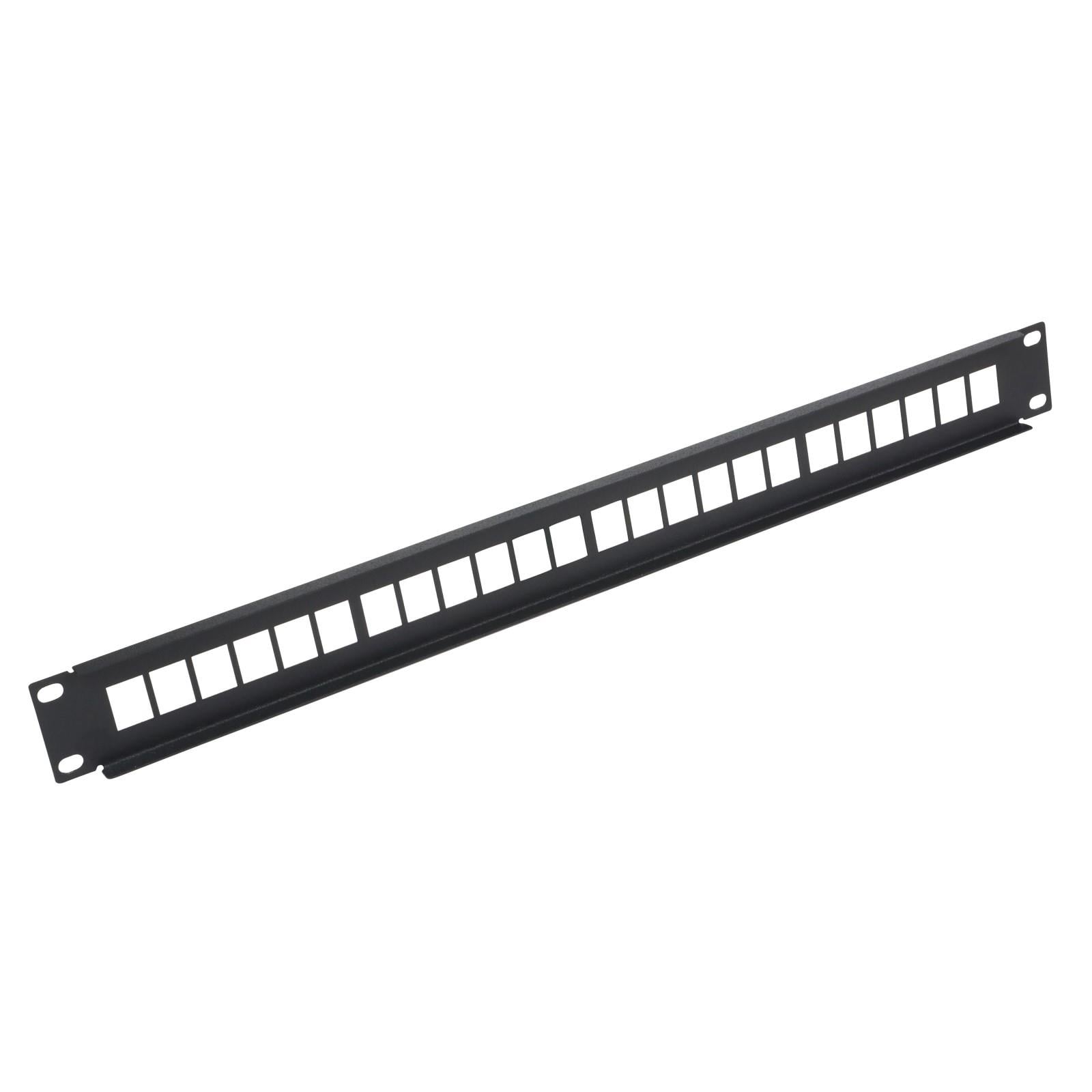

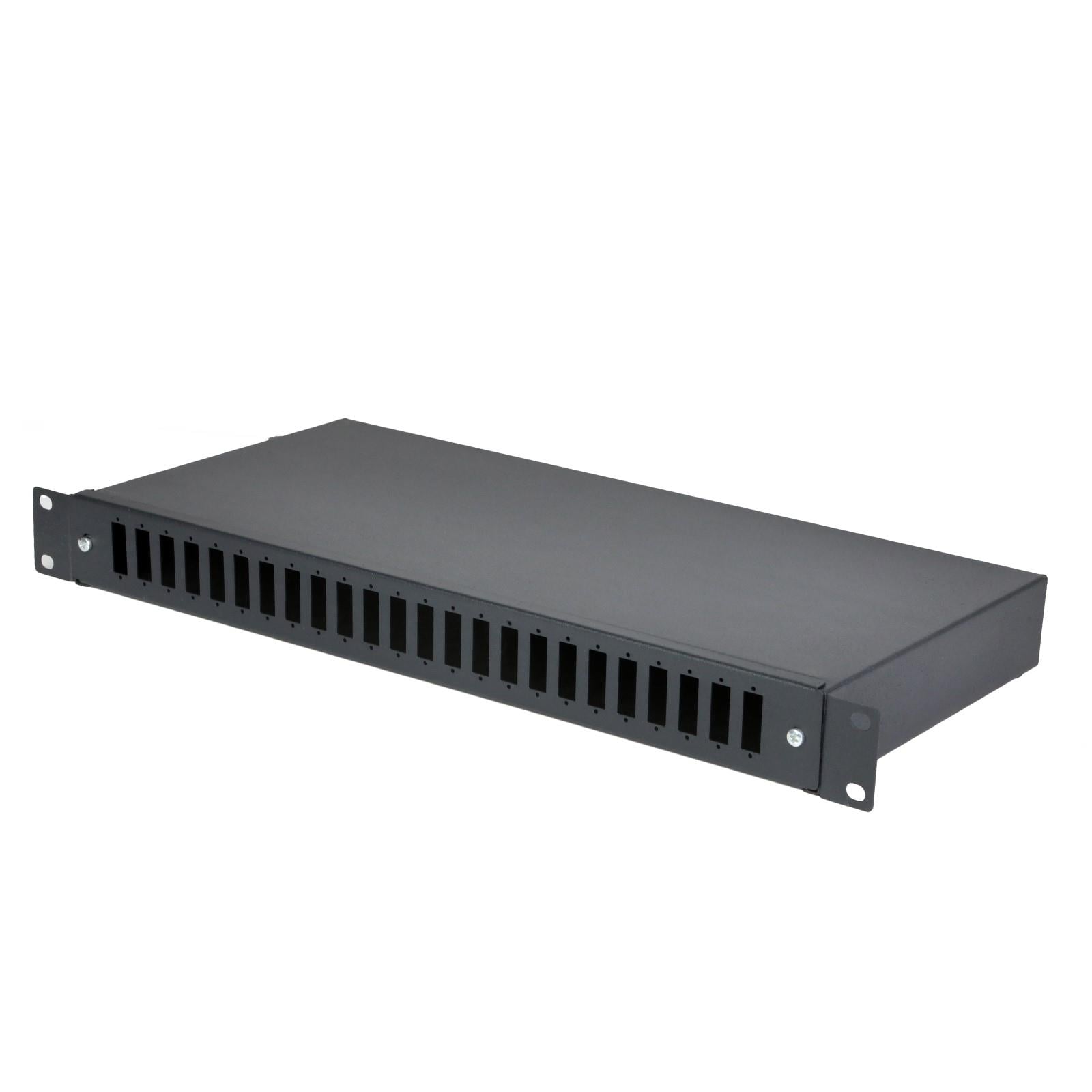

Patch Panel Modelleri

Patch Panel Fiyatları

Patch panel fiyatları, çeşitli faktörlere bağlı olarak değişiklik gösterebilir. Bunlar arasında patch panelin türü, kapasitesi, malzeme kalitesi ve marka gibi unsurlar yer alır. Örneğin, bakır kablolar için kullanılan RJ45 patch paneller ile fiber optik kablolar için kullanılan patch paneller arasında fiyat farklılıkları olabilir. Ayrıca, 24 portlu bir patch panel ile 48 portlu bir patch panel arasında da maliyet açısından fark bulunmaktadır. Kaliteli malzemelerden üretilmiş ve güvenilir markaların sunduğu ürünler genellikle daha yüksek fiyatlarla satışa sunulsa da, uzun vadede dayanıklılık ve performans açısından avantaj sağlar.

Patch panellerin fiyatlarını belirleyen bir diğer önemli faktör ise ek özellikler ve kullanım alanıdır. Modüler yapıya sahip patch paneller, çeşitli bağlantı türlerini destekleyebildiği için daha esnek ve ölçeklenebilir çözümler sunar, bu da fiyatlarını etkiler. Aynı şekilde, endüstriyel ortamlarda kullanılmak üzere tasarlanmış dayanıklı ve yüksek performanslı patch paneller de daha yüksek maliyetli olabilir. Bu nedenle, patch panel seçimi yaparken sadece fiyatı değil, aynı zamanda ihtiyaçlarınıza uygun özellikleri ve uzun vadede sağlayacağı faydaları da göz önünde bulundurmanız önemlidir.
